Parques de Estacionamento em Gravilha
Um parque de estacionamento permeável que se mantém plano. As grelhas IBRAN confinam a pedra para que a superfície suporte o tráfego diário, drene onde está e satisfaça a estratégia de drenagem sem uma gota de betuminoso.
Por que razão a estabilização de solo é essencial aqui
A gravilha solta falha mais depressa precisamente onde um parque de estacionamento trabalha com mais intensidade: zonas de viragem, entradas de lugares, aproximação a barreiras. A pedra migra sob travagem e manobras de direção, formam-se sulcos nas linhas de rodagem, e numa temporada está de volta com mais uma entrega de agregado.
Uma grelha alveolar confina a pedra para que não se mova. A carga continua a transferir-se através do agregado para o terreno subjacente, mas a pedra mantém-se interligada e no lugar onde foi assentada. Isso transforma a gravilha de uma superfície que se mantém numa superfície que se especifica.
Drena também. Num espaço comercial isso raramente é uma vantagem acessória: é geralmente a condição associada à licença de construção.
Onde esta solução se aplica
- Parques de estacionamento comerciais e de funcionários
- Estacionamento em comércio, hotelaria e espaços de visitantes
- Pátios de serviço e zonas de carga e descarga
- Caminhos de acesso e vias internas de estaleiro
- Estacionamento agrícola, rural e em herdades
- Lugares de overflow junto a pavimentos existentes
- Lugares acessíveis e percursos pedonais
Resumo técnico
| Sub-base | 150-200mm de tout-venant compactado, em função do tráfego e das condições do terreno |
| Enchimento | Mistura granulométrica 6-20mm, angular e limpa, nivelada com remate de 5-10mm |
| Carga típica | Carros, carrinhas, veículos de entrega e movimentos ocasionais de pesados |
| Permeabilidade | Totalmente permeável. Normalmente integrado como componente de drenagem sustentável urbana na estratégia de gestão de águas pluviais |
| Acessibilidade | Um enchimento granulométrico densamente compactado proporciona uma superfície firme e nivelada, adequada para lugares acessíveis e percursos pedonais |
| Delimitação de lugares | Agregado de cor contrastante, ou marcadores de lugar fixados na grelha |
| Vida útil | 25 anos, sujeito a instalação documentada |
| Material | Polipropileno 100% reciclado, fabricado na UE a partir de polímeros reciclados |
Processo de instalação
- Implante a área e defina as inclinações. Mesmo uma superfície totalmente permeável precisa de escoamento em caso de chuvada intensa, e os níveis são muito mais fáceis de corrigir agora do que depois de a sub-base estar colocada.
- Escave até à profundidade da sub-base mais a profundidade da grelha mais o remate de enchimento. Elimine zonas de terreno mole em vez de construir sobre elas.
- Estenda um geotêxtil tecido sobre a formação, com sobreposições de pelo menos 300mm nas emendas, para que a sub-base e o solo natural não se misturem e a espessura pela qual pagou se mantenha onde está.
- Coloque e compacte a sub-base em camadas de 50mm. Compactar toda a espessura de uma só vez não funciona, independentemente do equipamento de compactação.
- Regularize com uma fina camada de areia grossa e nivele com régua.

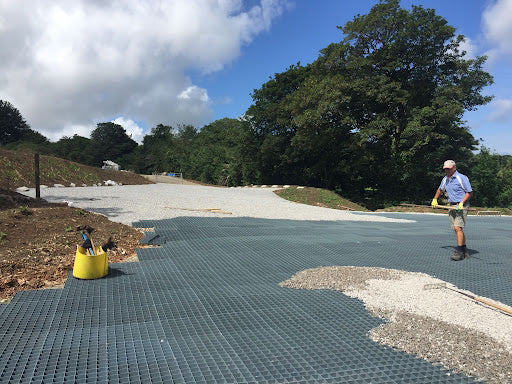

- Encaixe as grelhas por pressão em toda a área, trabalhando a partir de uma extremidade e desencontrado as juntas. Corte em torno de drenos, lancis e colunas de iluminação com serra de recortes ou serra de dentes finos.
- Contenha todas as arestas expostas. Num parque de estacionamento, o perímetro recebe cargas que o campo interligado não recebe.
- Preencha as células com mistura granulométrica 6-20mm, nivelada com remate de 5-10mm, e trabalhe com uma escova rígida para que nenhuma célula fique vazia.
O detalhe completo passo a passo encontra-se no nosso guia de instalação de grelhas de gravilha.
Escolha do agregado
Utilize uma mistura granulométrica de 6-20mm, angular e limpa. A maioria das recomendações aponta para uma granulometria única, mas uma granulometria única deixa vazios: a pedra uniforme forma pontes e nunca compacta completamente. Uma mistura preenche esses vazios, porque a pedra mais fina encunha-se entre a maior.
Num parque de estacionamento isso tem dupla importância. Uma célula completamente preenchida transfere a carga através da pedra para o terreno subjacente; uma célula parcialmente preenchida transfere-a através do plástico. E uma superfície densamente compactada é uma superfície firme, o que torna a gravilha viável para lugares acessíveis e percursos pedonais, em vez de ser algo a justificar.
Solicite ao seu fornecedor agregado granulado lavado, angular em vez de rolado. Evite finos e escalpados: ligam a superfície e comprometem a permeabilidade de que a estratégia de drenagem depende.
Delimitação de lugares
Não é possível pintar linhas sobre gravilha, mas existem duas alternativas superiores.
O agregado de cor contrastante é a mais simples: preencha as divisórias dos lugares com pedra de cor diferente durante a instalação. Não requer manutenção, não se apaga com o tráfego e tem um aspeto intencional em vez de provisório.
Em alternativa, os marcadores de lugar fixam-se diretamente na grelha, definindo claramente os limites de lugares, espaços acessíveis e percursos pedonais. Ambas as abordagens têm uma durabilidade muito superior à da tinta sobre betuminoso, o que vale a pena considerar no custo de ciclo de vida.
Which grid depth?
The number on a grid is a decision about how deep the confined stone layer is, and on a commercial site that decision usually belongs to the drawing rather than to preference.
- IBRAN®-X50 is our recommendation for commercial car parks. Use it where a specification calls for a deeper confined layer, where traffic is daily rather than occasional, or where you want design margin on a surface that has to stay flat for decades.
- IBRAN®-X40 for lighter-use car parks, staff parking and rural sites without sustained commercial traffic.
- IBRAN®-X30 where you are surfacing over existing concrete or tarmac, or finished levels are constrained by thresholds and drainage.
If you are between two options, take the heavier duty one. The cost difference across a car park is small next to closing it to relay the surface.
Get it right first time
The one thing worth knowing: build the sub-base properly, in layers.
Everything above the sub-base can be corrected. Stone can be brushed back level, a grid can be lifted and reset, an edge can be restrained after the fact. A sub-base compacted in one pass rather than in 50mm layers cannot be fixed without taking the surface up, and it will show as settlement in the busiest parts of the car park within the first two winters.
It is the cheapest part of the job to get right and by far the most expensive to get wrong.
Design your surface
Set out the area, choose a grid and an infill, and see the finished surface. The schedule and the specification follow.
Permeable surface specification
Schedule
Assumptions
Specification
Common Questions
Is a gravel car park suitable for daily commercial traffic?
Yes, when the stone is confined in a cellular grid and the sub-base is built for the loading. Load passes through the aggregate into the ground beneath, and the cell walls stop the stone migrating under braking and steering.
Specify against the heaviest vehicle that will use the site rather than the average, and use the 50mm grid where traffic is daily rather than occasional.
How do you mark out parking bays on gravel?
Two options, both better than paint. Fill the bay divisions with a contrasting colour aggregate as you lay, which needs no maintenance and cannot be scuffed off. Or fix bay markers directly into the grid for a defined edge on bays, accessible spaces and pedestrian routes.
Both outlast line marking on tarmac, which is worth factoring into the whole-life cost.
Is a gravel car park wheelchair accessible?
A stabilised gravel surface filled with a densely packed graded blend gives a firm, level surface suitable for accessible bays and pedestrian routes.
The key is the fill. A graded blend packs solid, where single-size stone leaves voids that castors and walking aids drop into. Loose unconfined gravel is not suitable.
Does a gravel car park count towards SuDS requirements?
A stabilised gravel surface is fully permeable, so water infiltrates where it falls rather than running off into a drainage network. It is normally treated as a component within a wider drainage strategy.
Permeability depends on the fill being clean and free of fines, which is why the stone specification matters as much as the sub-base.
What sub-base does a gravel car park need?
150mm to 200mm of compacted MOT, depending on traffic and ground conditions, laid and compacted in 50mm layers.
Compacting the full depth in one pass does not work whatever the compactor, and an under-built sub-base shows as settlement in the busiest parts of the car park within the first two winters.
What size gravel should a car park use?
A graded blend between 6mm and 20mm, angular and washed. A blend packs tighter than a single size because the smaller stone fills the gaps between the larger, and a fully bedded cell puts load through the stone rather than through the plastic.
Avoid rounded shingle, which rolls rather than interlocking, and anything carrying fines, which binds the surface and costs you permeability.
How does the cost compare to tarmac?
Installed cost is typically lower, and the whole-life difference is larger still. There is no resurfacing cycle, no crack repair and no line repainting, and the permeability often removes the need for the additional drainage infrastructure an impermeable car park requires.
Materials and groundworks vary by site, so ask us for a build-up and quantities against your area.
Can you lay grids over an existing tarmac or concrete car park?
Yes, provided the existing surface is sound and you have somewhere for water to go. Fill any holes, check your finished levels against thresholds and drainage, and use the 30mm grid to keep the build-up shallow.
If the existing surface is badly broken it usually has to come up, because breakage normally means the base beneath has already failed.
Do gravel car parks need edging?
Every open edge should be restrained. The perimeter takes load that the interlocked field does not, so without restraint the outer grids lift, spread and separate over time.
Use ramp edging at entrances and against thresholds, and edging strips where the surface meets soft ground.
How much maintenance does a gravel car park need?
Very little. Check levels after the first winter and brush any settled cells back up. Because the stone is confined it does not migrate, so there is no raking, no annual top-up and no resurfacing cycle.
The grid carries a 25 year warranty subject to documented installation.
